Для быстрого развертывания и свертывания комплекта аварийно-походной КВ-связи мы разработали еще один вариант однодиапазонной антенны.

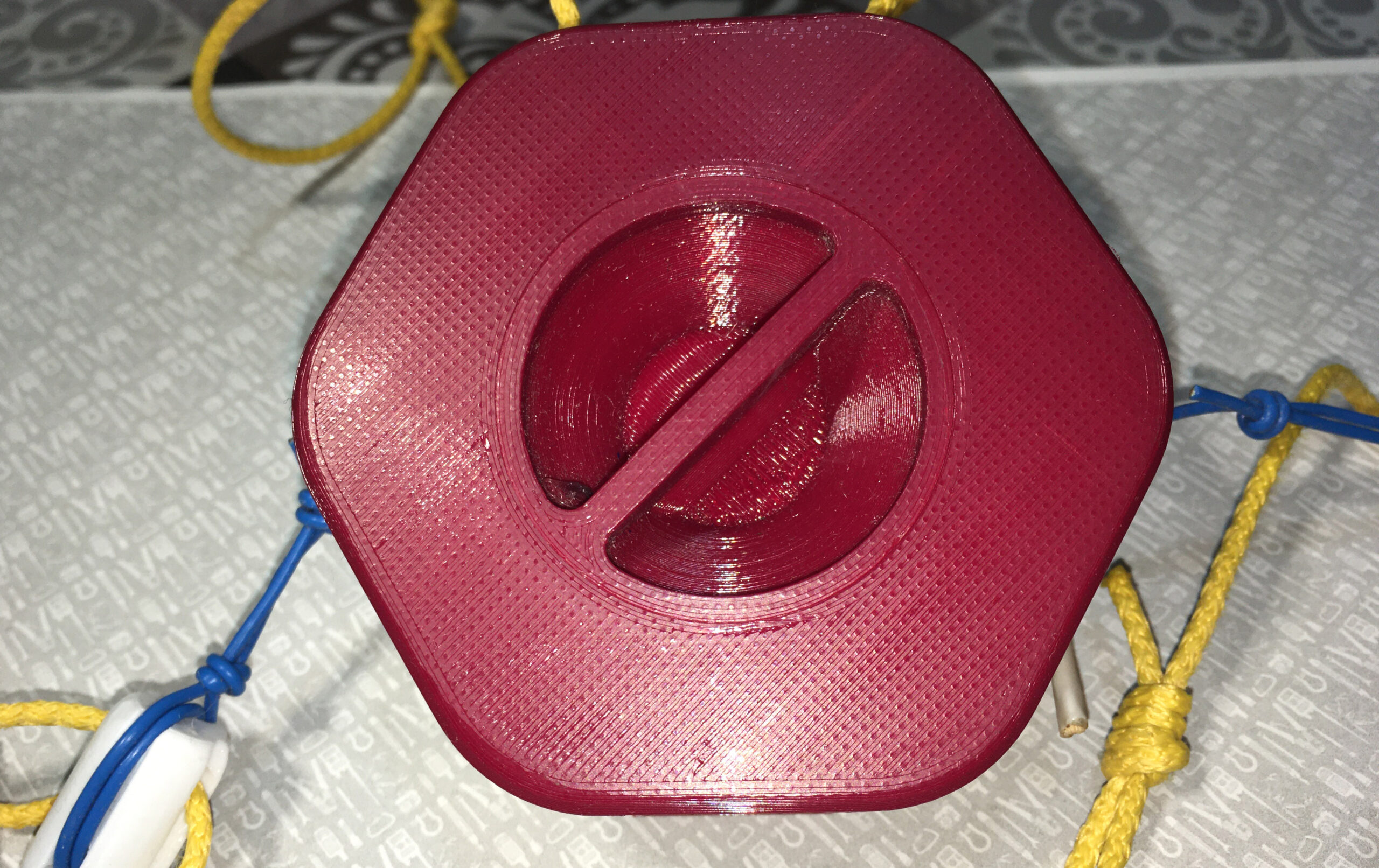

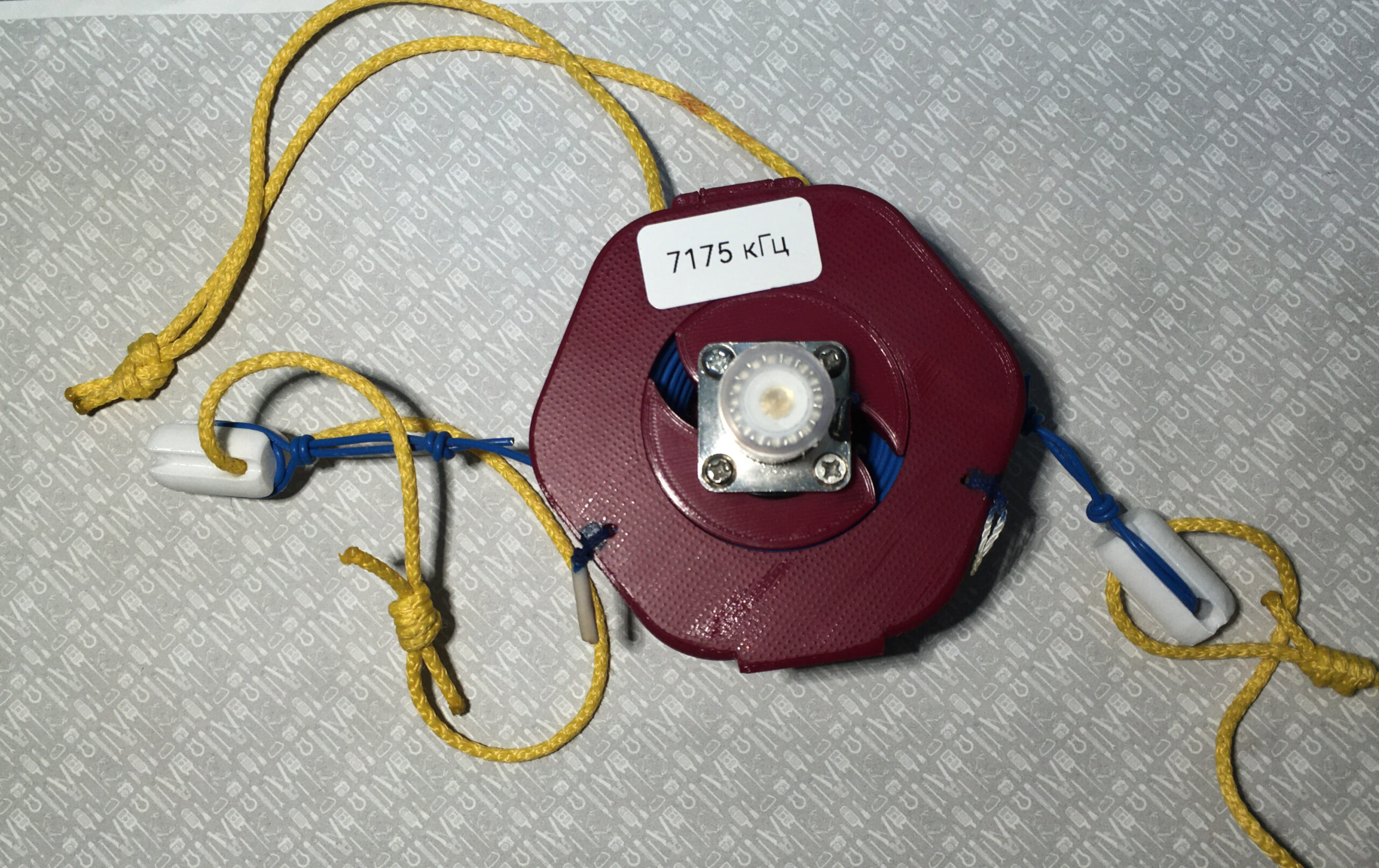

Это диполь, выполненный из тонкого провода в PETF-изоляции, хранящийся в пластиковой катушке. Катушка печатается на 3Д-принтере. Модель мы нашли в интернете, ссылка есть в приложении. При подготовке модели к печати, надо подобрать масштаб. Модель содержит внутри крутящийся элемент, который печатается одновременно с корпусом. У нас элемент крутится только при масштабировании модели в 112%. Оригинальный размер у нас не разлепляется. Также есть смысл поиграть настройками заполнения. От этого зависит вес изделия и его прочность. Мы печатаем пластиком PETG.

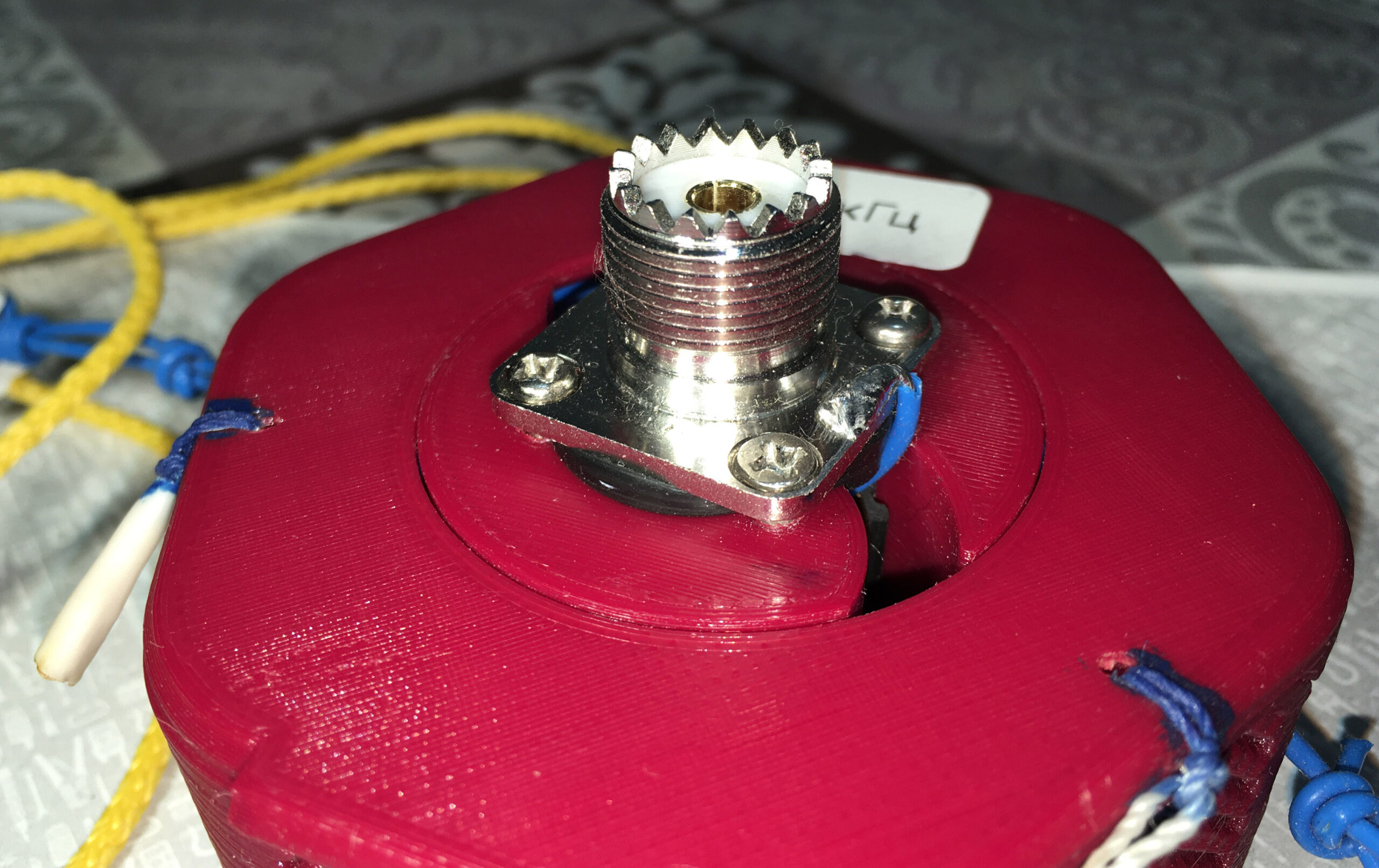

Трансивер подключается к антенне коротким фидером. Балун или симметрирующий дроссель в конструкции отсутствует. Предполагается использование малогабаритного устройства типа Улеймы или (tr)uSDX. Можно даже на мачту его поднимать вместе с антенной, а управлять по Bluetooth со смартфона.

Вес антенны 244 грамма.

Полезные ссылки:

https://www.printables.com/model/564262-portable-cable-organizer-winder — Портативный кабельный органайзер, 3Д-модель для принтера;

https://zabtech.ru/wp-content/uploads/2026/01/nut_egg2.zip — Миниатюрный изолятор, 3Д-модель для принтера.
